PD尾氣處理項目 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 發布者：江蘇億超環境科技有限公司 發布時間：2024-1-8 18:49:27 點擊次數：18 關閉 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

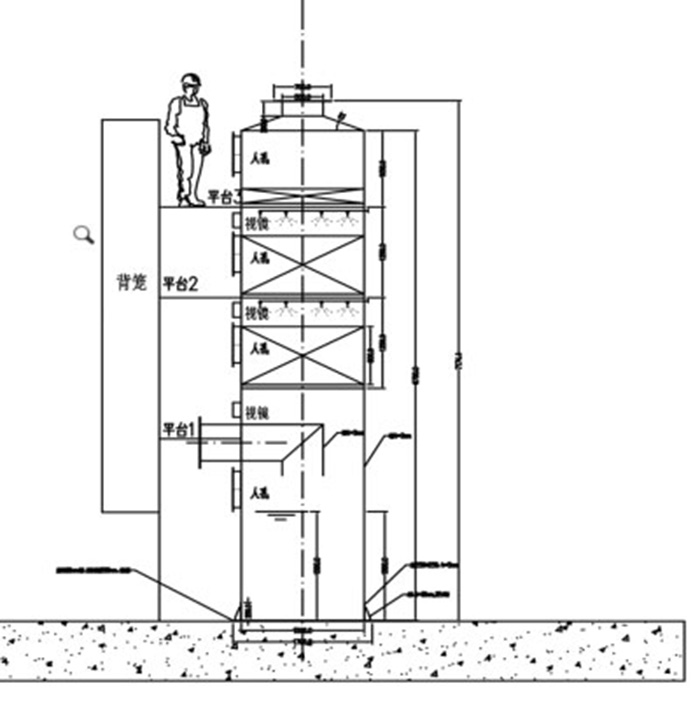

設計方案要點簡述l 采用清水對廢氣進行吸收，吸收液用量根據亨利定律計算； l 吸收塔采用填料塔，采用雙層填料； l 塔內采用螺旋噴嘴噴淋，利用噴淋密度和填料潤濕速率校核； l PH計控制換水；
l 液位計控制補水； |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
水洗塔 主要技術參數 |
|
|
處理風量 m3/h |
1000 |
|
系統污染物濃度 mg/m3 |
NH3：531250 PD：18975 |
|
進氣壓力 kpa(g) |
30~50 |
|
進氣溫度 ℃ |
25 |
|
空塔氣速 m/s |
0.35 |
|
操作氣速 m/s |
0.35 |
|
吸收塔運行阻力（包括除霧器） kpa(g) |
1 |
|
除霧器壓降 kpa(g) |
無除霧器 |
|
吸收硫酸濃度 %wt |
|
|
循環噴淋量 m3/h |
10 |
|
軟水容補水量 m3/h |
10 |
|
濃硫酸用量 kg/h |
|
|
回收硫酸銨濃度 %wt |
|
|
硫酸銨產生量 kg/h |
|
|
噴淋強度 m3/(m2. h) |
12 |
|
塔材質 |
304 |
|
塔體厚度 |
5 |
|
填料形式及規格 |
塑料階梯環 |
|
填料材質 |
PP |
|
填料數量 |
1.6m3（1m/層，共兩層） |
|
泵類 |
|
|
帶濾尾氣塔循環泵 |
鋼襯四氟 |
|
其它 |
|
|
管道混合器材質 |
|
|
管道混合器尺寸mm |
|
|
尾氣吸收塔 主要技術參數 |
|
|
處理風量 m3/h |
1000 |
|
系統污染物濃度 mg/m3 |
NH3：53125 PD：1897.5 |
|
進氣壓力 kpa(g) |
30~50 |
|
進氣溫度 ℃ |
25 |
|
空塔氣速 m/s |
0.35 |
|
操作氣速 m/s |
0.35 |
|
吸收塔運行阻力（包括除霧器） kpa(g) |
1 |
|
除霧器壓降 kpa(g) |
0.3 |
|
吸收硫酸濃度 %wt |
0.1-0.5 |
|
循環噴淋量 m3/h |
10 |
|
軟水容補水量 m3/h |
10 |
|
濃硫酸用量 kg/h |
350-600（30%wt硫酸溶液） |
|
回收硫酸銨濃度 %wt |
0.13-0.65 |
|
硫酸銨產生量 kg/h |
135-270 |
|
噴淋強度 m3/(m2. h) |
12 |
|
塔材質 |
玻璃鋼 |
|
塔體厚度 |
8 |
|
填料形式及規格 |
塑料階梯環 |
|
填料材質 |
PP |
|
填料數量 |
1.6m3（1m/層，共兩層） |
|
泵類 |
|
|
帶濾尾氣塔循環泵 |
鋼襯四氟 |
|
其它 |
|
|
管道混合器材質 |
石墨 |
|
管道混合器尺寸mm |
DN50*600mm |
