異味處理項目 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 發布者：江蘇億超環境科技有限公司 發布時間：2024-1-8 19:09:25 點擊次數：9 關閉 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
廢氣治理工藝設計
廢氣工況
本項目中主要廢氣參數如表-1所示。
表-1 廢氣參數
表-2 廢氣處理工藝方案
廢氣治理設備單元設計

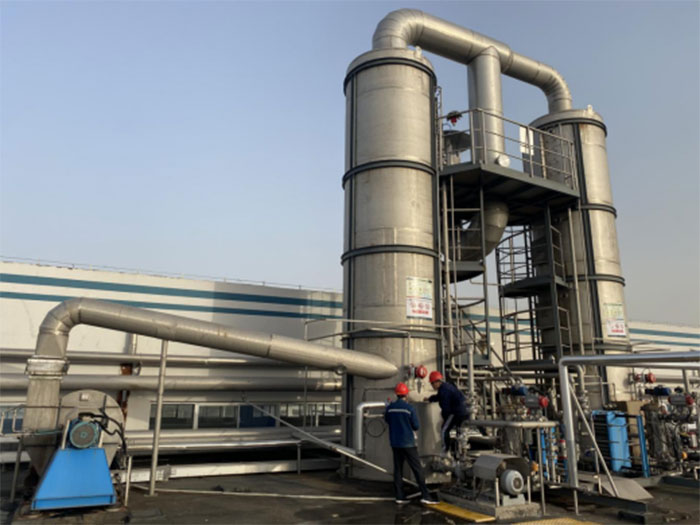

噴淋吸收設備
本項目吸收塔無填料，為增加氣液接觸面積，擴大傳質效果，保證吸收效率。廢氣在進入吸收塔后首先經過多孔均布板，起到均勻布風的效果，然后再通過我司專有設計的高效混流板，在氣液混合區進行充分的氣液相傳質，最后經過除沫器除去氣相中夾帶的水滴。
所有塔體/罐體，過流部件，塔內件（填料、格柵、支撐、噴嘴等罐體內部的所有部分）材質全部采用316L材質。
每套設備按要求設置觀察孔和人孔，以方便塔內件的維護和填料的更換，人孔采用快開式人孔；塔體視鏡能清晰看到各層噴嘴的噴水情況。
水洗后尾氣經過除霧器去除尾氣中夾帶霧狀顆粒。
吸收塔參數
防雷接地
設備進行防雷接地設計，配電系統將工作接地、保護接地和防雷接地連為一體，接地電阻不大于4歐姆；防雷接地的主體采用鍍鋅角鋼，長度不小于2500mm，接閃器采用避雷針，并利用構筑物的鋼筋混凝土墻體內主鋼筋為引下線，利用基礎鋼筋網作自然接地體直接埋入地下，每一個接地單元不少于3根角鋼，所有的接地單元用鍍鋅扁鐵連接，形成接地網，最終引入總配電柜的接地端，保證接地與防雷阻值不大于4歐姆。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
